Я "слепил" солнечный коллектор

[BIS]

Братья китайсы прислали кучку платок и сенсоров. Так что долгими зимними вечерами можно чем-то себя занять.
По прошествии трех вечеров получился прикрученный экранчик к контроллеру солнечного коллектора.
Это не входит в мою концепцию минимальных затрат на функционирующий девайс Но поиграться ж никто не запрещает
Так как тот контроллер я уже отвез к родителям и установил - то сейчас взял макетку и платку arduino nano на 328-м чипе. Китаец прислал вместо 5 датчиков температуры только один(за остальные согласился вернуть деньги).
Так что для игрулек по прикручиванию экрана пришлось обойтись только одним датчиком.


Итак имеем дисплейчик OLED 128X64 0.96 IIC SPI стоимостью $2,5
Подключение дисплейчика неплохо описано по ссылке. Отмечу особенности. Дисплейчики бывают на 3.3 вольта и всеядные от 3-6 вольт.У меня вроде второй вариант. Потому я не заморачивался. Но вроде чтоб не поджарить такой дисплейчик от пяти вольт он должен быть старше первой версии.
Нужно доставить две библиотеки Adafruit-GFX-Library и Adafruit_SSD1306
В библиотеке Adafruit_SSD1306 нужно подправить вертикальное разрешение экрана в файлике Adafruit_SSD1306.h
По умолчанию там 32 строчки. Нужно откомментировать соответствующую экрану строчку

/*=========================================================================
SSD1306 Displays
-----------------------------------------------------------------------
The driver is used in multiple displays (128x64, 128x32, etc.).
Select the appropriate display below to create an appropriately
sized framebuffer, etc.

SSD1306_128_64 128x64 pixel display

SSD1306_128_32 128x32 pixel display

SSD1306_96_16

-----------------------------------------------------------------------*/
#define SSD1306_128_64
// #define SSD1306_128_32
// #define SSD1306_96_16

Кстати буфер экрана съедает один килобайт. Так что на arduino nano на 168 чипе уже места не останется. Так что нужна на 328-м (стоимость у китайцев $2.15)
Дальше начал думать что ж вывести на экран. Вывести две температуры и состояние насоса банально. Потому решил прикрутить график истории температур за последние 8 часов. График масштабируется по минимальной и максимальной температуре в истории.

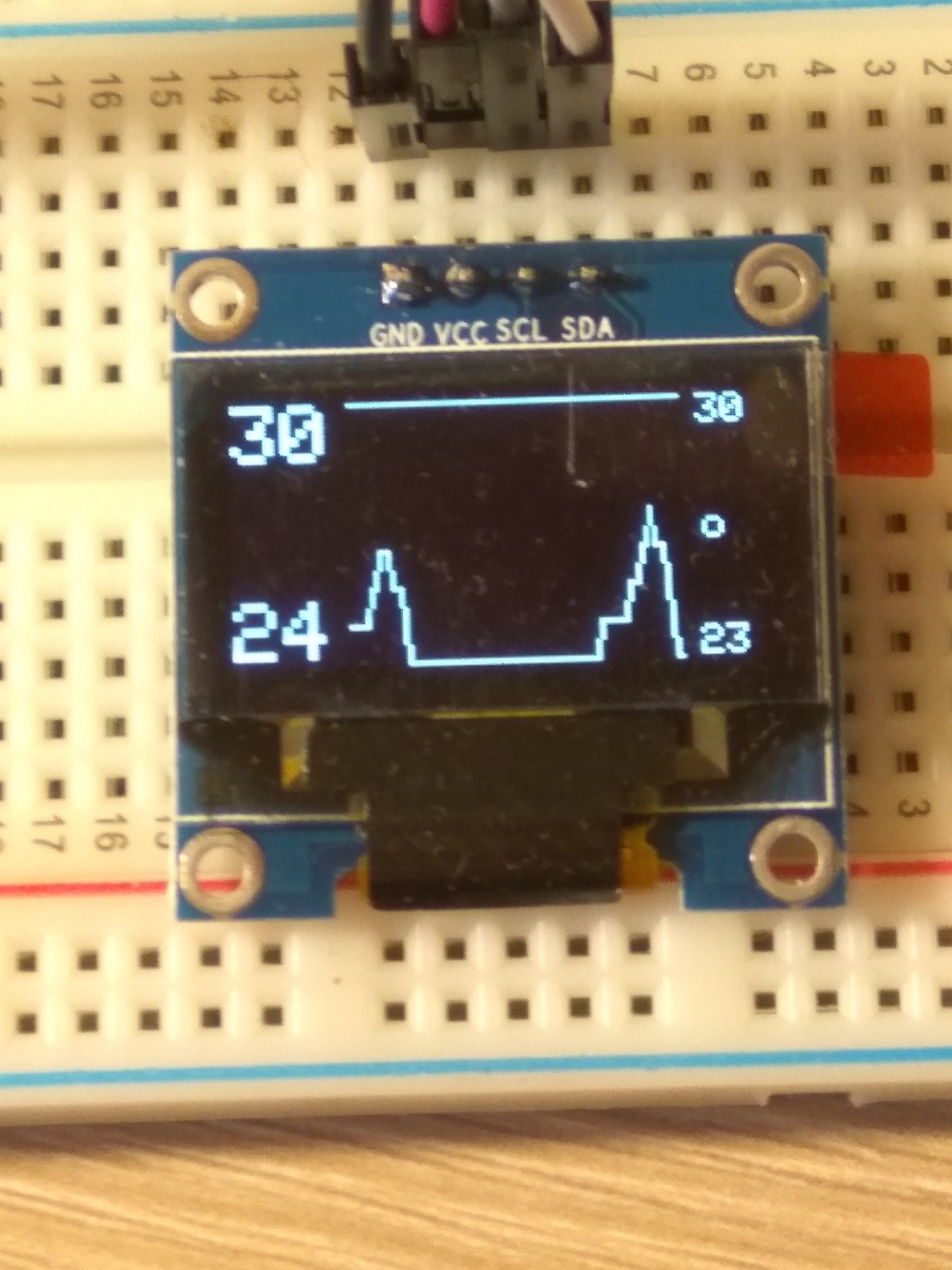

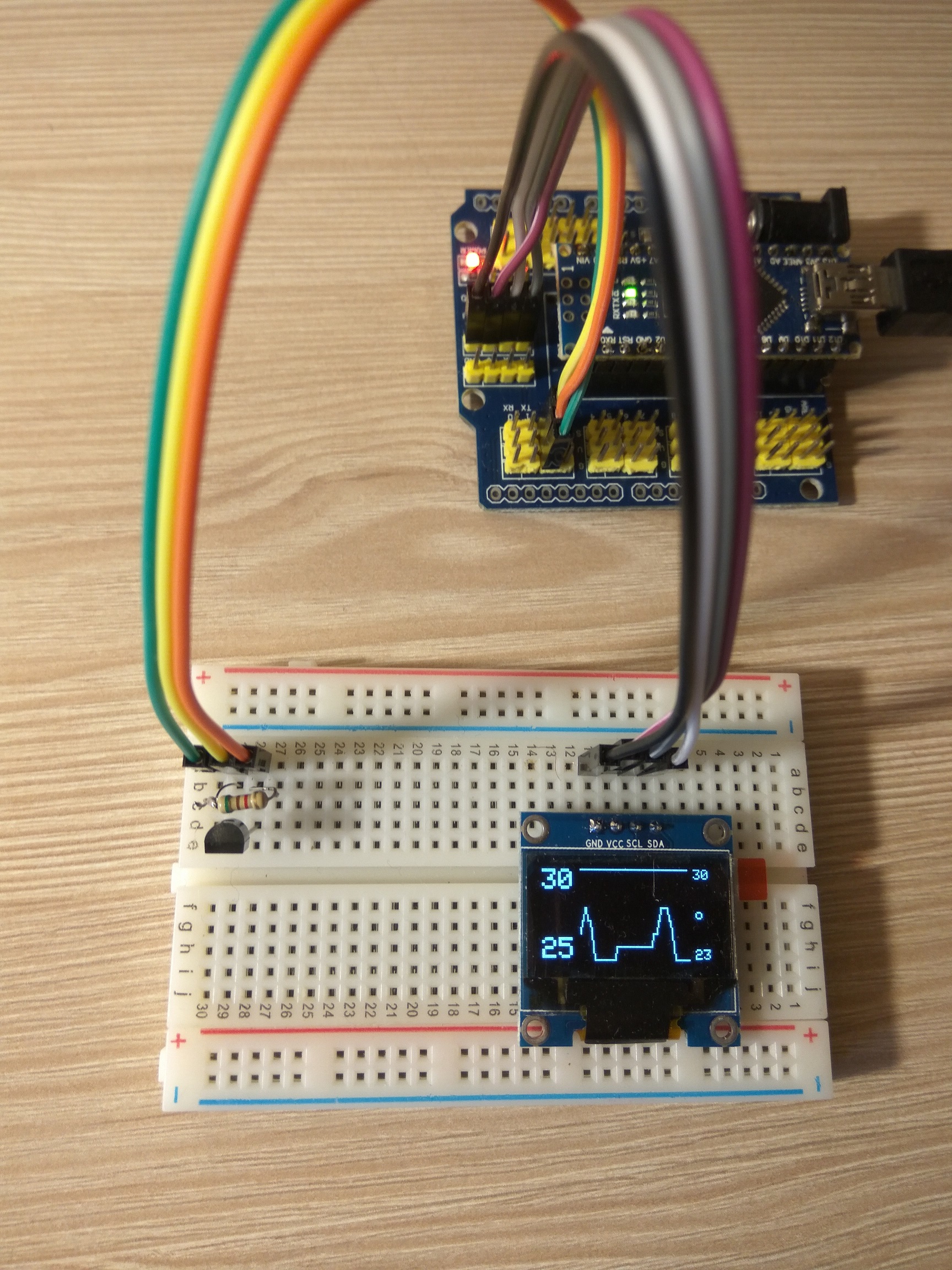

Получился такой разультат.


Если кто-то захочет слепить себе что-то подобное - ниже скетч.

#include <OneWire.h>
// Контроллер солнечного коллектора.
// OneWire DS18S20, DS18B20, DS1822
//
// http://www.pjrc.com/teensy/td_libs_OneWire.html

int boiler_line = 2;
int collector_line = 3;
int t_dif_max = 10; // разница температур для включения насоса
int t_dif_min = 2; // разница температур для выключения насоса
int pump_pin = 5; // вывод управления реле насоса
int gv_boiler_max_temp = 85; // максимальная температура в бойлере. При ее достижении насос включаться не будет.
//*****************************************************************************************************
//#define DEBUG 1
boolean pump_state = false; // состояние насоса вкл/выкл
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);
#define NUM_EL_IN_HIST 80
byte gl_col_temp[NUM_EL_IN_HIST];
byte gl_boiler_temp[NUM_EL_IN_HIST];
#if (SSD1306_LCDHEIGHT != 64)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif
unsigned long gv_time;
//*****************************************************************************************************

void setup(void) {
#ifdef DEBUG
Serial.begin(9600);
#endif
pinMode(pump_pin, OUTPUT);
digitalWrite(pump_pin, HIGH);//релюшка включается низким уровнем
display.begin(SSD1306_SWITCHCAPVCC, 0x3C); // initialize with the I2C addr 0x3D (for the 128x64)
// Clear the buffer.
display.clearDisplay();
for (int x = 0; x < NUM_EL_IN_HIST ; x++) { // заполняем историю для красивости начального графика
gl_col_temp[x] = 32;
gl_boiler_temp[x] = 20;
}
}

void loop(void) {
float t_col_max, t_boiler_max, difference;
t_col_max = readTempSensor( collector_line );
t_boiler_max = readTempSensor( boiler_line );
display_temp( t_col_max, t_boiler_max );
difference = t_col_max - t_boiler_max ;
#ifdef DEBUG
Serial.print(" t_boiler_max = ");
Serial.print(t_boiler_max);
Serial.print(" t_col_max = ");
Serial.print(t_col_max);
Serial.print(" Diff = ");
Serial.print(difference);
Serial.println(" ");
#endif
if ( t_boiler_max == -100 || t_col_max == -100 ) { // не прочитаны датчики на одной из линий
return;
}
if (difference > t_dif_max && pump_state == false && int(t_boiler_max) <= gv_boiler_max_temp ) {
digitalWrite(pump_pin, LOW);
#ifdef DEBUG
Serial.println(" Pump On ");
#endif
pump_state = true;
}
else if (difference < t_dif_min && pump_state == true) {
digitalWrite(pump_pin, HIGH);
#ifdef DEBUG
Serial.println(" Pump OFF ");
#endif
pump_state = false;
}
delay(5000);
}
float readTempSensor(int line) {
OneWire ds(line); // on pin line (a 4.7K resistor is necessary) Провод к датчикам
float lv_temperature = -100;
byte i, j;
byte present = 0;
byte type_s;
byte data[12];
byte addr[8];
float celsius;
for ( j = 0; j < 3; j++) { // делаем чтение датчиков на линии накопителя и находим максимальную температуру
if ( !ds.search(addr)) {
ds.reset_search();
delay(1000);
break;
}

if (OneWire::crc8(addr, 7) != addr[7]) {
#ifdef DEBUG
Serial.println("CRC is not valid!");
#endif
return;
}
ds.reset();
ds.select(addr);
ds.write(0x44); // start conversion, with parasite power on at the end
delay(1000); // maybe 750ms is enough, maybe not
// we might do a ds.depower() here, but the reset will take care of it.

present = ds.reset();
ds.select(addr);
ds.write(0xBE); // Read Scratchpad
for ( i = 0; i < 9; i++) { // we need 9 bytes
data[i] = ds.read();
}

// Convert the data to actual temperature
// because the result is a 16 bit signed integer, it should
// be stored to an "int16_t" type, which is always 16 bits
// even when compiled on a 32 bit processor.
int16_t raw = (data[1] << | data[0];
if (type_s) {
raw = raw << 3; // 9 bit resolution default
if (data[7] == 0x10) {
// "count remain" gives full 12 bit resolution
raw = (raw & 0xFFF0) + 12 - data[6];
}
} else {
byte cfg = (data[4] & 0x60);
// at lower res, the low bits are undefined, so let's zero them
if (cfg == 0x00) raw = raw & ~7; // 9 bit resolution, 93.75 ms
else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms
else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms
//// default is 12 bit resolution, 750 ms conversion time
}
celsius = (float)raw / 16.0;
#ifdef DEBUG
Serial.print(" T");
Serial.print(line);
Serial.print(j);
Serial.print(" = ");
Serial.println(celsius);
#endif
if (lv_temperature < celsius) {
lv_temperature = celsius;
}
}
return lv_temperature;
}
void display_temp(float iv_col_max, float iv_boiler_max) {
int lv_col_max_int;
int lv_boiler_max_int;
int lv_max_hist;
int lv_min_hist;
// int lv_y;
// int lv_x;
unsigned long lv_time;
unsigned long lv_time_dif;
//******************************************************
lv_col_max_int = int(iv_col_max );
lv_boiler_max_int = int(iv_boiler_max );
display.clearDisplay();
display.setTextSize(2);
display.setTextColor(WHITE);
display.setCursor(0, 0);
display.println(lv_col_max_int );
display.setCursor(0, display.height() - 16);
display.println(lv_boiler_max_int );
if (pump_state == true) {
display.fillCircle(115, display.height() / 2, 3, WHITE);
}
else
{
display.drawCircle(115, display.height() / 2, 2, WHITE);
}
lv_time = millis();
if ( lv_time > gv_time ) {
lv_time_dif = lv_time - gv_time;
}
else { // таймер времени раз в 50 дней обнуляется
gv_time = lv_time;
}
if (lv_time_dif > 360000) { // историю собираем раз в 6 минут. 6*80 = 480 мин = 8 часов истории
gv_time = lv_time;
shift_hist(gl_col_temp, lv_col_max_int);
shift_hist(gl_boiler_temp, lv_boiler_max_int);
}

lv_min_hist = 100;
for (int x = 0; x < NUM_EL_IN_HIST ; x++) { //Определяем максимальное и минимальное значение для масштабирования графика
if ( byte_to_int(gl_col_temp[x]) > lv_max_hist ) {
lv_max_hist = byte_to_int(gl_col_temp[x]);
}
if ( byte_to_int(gl_col_temp[x]) < lv_min_hist ) {
lv_min_hist = byte_to_int(gl_col_temp[x]);
}
}
for (int x = 0; x < NUM_EL_IN_HIST ; x++) { //Определяем максимальное и минимальное значение для масштабирования графика
if ( byte_to_int(gl_boiler_temp[x]) > lv_max_hist ) {
lv_max_hist = byte_to_int(gl_boiler_temp[x]);
}
if ( byte_to_int(gl_boiler_temp[x]) < lv_min_hist ) {
lv_min_hist = byte_to_int(gl_boiler_temp[x]);
}
}
drow_graph(gl_col_temp, lv_min_hist, lv_max_hist);
drow_graph(gl_boiler_temp, lv_min_hist, lv_max_hist);

display.setTextSize(1);
display.setTextColor(WHITE);
display.setCursor(112, 0);
display.println(lv_max_hist );
if (lv_min_hist < 0 ) {
display.setCursor(104, display.height() - 8 );
}
else
{
display.setCursor(112, display.height() - 8 );
}
display.println(lv_min_hist );
display.display();
}
int byte_to_int(byte iv_byte) {
//храним в byte отрицательные значения температур тоже
int lv_int;
lv_int = int(iv_byte);
if (lv_int >= 128 ) {
lv_int = lv_int - 256;
}
return lv_int;
}
void shift_hist(byte ct_hist[NUM_EL_IN_HIST], int iv_new_temp) {
byte lv_temp_hist;
byte lv_temp_hist_prev;
lv_temp_hist_prev = byte(iv_new_temp);
for (int x = 0; x < NUM_EL_IN_HIST ; x++) { // Сдвигаем историю. Более старый элемент имеет больше номер
lv_temp_hist = ct_hist[x];
ct_hist[x] = lv_temp_hist_prev;
lv_temp_hist_prev = lv_temp_hist;
}
}
void drow_graph(byte ct_hist[NUM_EL_IN_HIST],byte iv_min_hist, byte iv_max_hist ) {
int lv_y;
int lv_x;
int lv_y_prew = map(byte_to_int(ct_hist[0]), iv_min_hist, iv_max_hist, display.height() - 1, 0);;
int lv_x_prew = 28;
for (int x = 0; x < NUM_EL_IN_HIST ; x++) {
lv_y = map(byte_to_int(ct_hist[x]), iv_min_hist, iv_max_hist, display.height() - 1, 0);
lv_x = x + 28;
// display.drawPixel(lv_x, lv_y, WHITE);
display.drawLine( lv_x_prew,lv_y_prew,lv_x,lv_y, WHITE);
#ifdef DEBUG
Serial.print(lv_x );
Serial.print( lv_y );
Serial.print( lv_x_prew );
Serial.println( lv_y_prew );
#endif
lv_y_prew = lv_y;
lv_x_prew = lv_x;

}
}

[healix]

Лучше использовать тег Code для вставки кода... А то, вообще не читается.
Типа так:

Код: выделить все

int16_t raw = (data[1] << 8) | data[0];
if (type_s) {
    raw = raw << 3; // 9 bit resolution default
    if (data[7] == 0x10) {
      // "count remain" gives full 12 bit resolution
      raw = (raw & 0xFFF0) + 12 - data[6];
    }
} else {
    byte cfg = (data[4] & 0x60);
    // at lower res, the low bits are undefined, so let's zero them
    if (cfg == 0x00) raw = raw & ~7; // 9 bit resolution, 93.75 ms
    else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms
    else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms
    //// default is 12 bit resolution, 750 ms conversion time
}
celsius = (float)raw / 16.0;
#ifdef DEBUG
Serial.print(" T");
Serial.print(line);
Serial.print(j);
Serial.print(" = ");
Serial.println(celsius);
#endif
if (lv_temperature < celsius) {
    lv_temperature = celsius;
}


[healix]

Может, ещё поставить кнопку? Чтоб экран не всегда горел.
Или PIR, например

[Torpedo]

BIS, может быть есть смысл, после того, когда разберёшься с автоматикой для солнечного коллектора, задуматься о счётчике тепла?

[BIS]

Лучше использовать тег Code для вставки кода... А то, вообще не читается.

О, спасибо. Век живи век учись

Код: выделить все

#include <OneWire.h>
// Контроллер солнечного коллектора.
// OneWire DS18S20, DS18B20, DS1822
//
// http://www.pjrc.com/teensy/td_libs_OneWire.html

int boiler_line = 2;
int collector_line = 3;
int t_dif_max = 10;  // разница температур для включения насоса
int t_dif_min = 2;   // разница температур для выключения насоса
int pump_pin = 5;    // вывод управления реле насоса
int gv_boiler_max_temp = 85; // максимальная температура в бойлере. При ее достижении насос включаться не будет.
//*****************************************************************************************************
//#define DEBUG 1
boolean pump_state = false; // состояние насоса вкл/выкл
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);
#define NUM_EL_IN_HIST 80
byte gl_col_temp[NUM_EL_IN_HIST];
byte gl_boiler_temp[NUM_EL_IN_HIST];
#if (SSD1306_LCDHEIGHT != 64)
#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif
unsigned long gv_time;
//*****************************************************************************************************

void setup(void) {
#ifdef DEBUG
  Serial.begin(9600);
#endif
  pinMode(pump_pin, OUTPUT);
  digitalWrite(pump_pin, HIGH);//релюшка включается низким уровнем
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // initialize with the I2C addr 0x3D (for the 128x64)
  // Clear the buffer.
  display.clearDisplay();
  for (int x = 0; x < NUM_EL_IN_HIST ; x++) { // заполняем историю для красивости начального графика :-)
    gl_col_temp[x] = 32;
    gl_boiler_temp[x] = 20;
  }
}

void loop(void) {
  float t_col_max, t_boiler_max, difference;
  t_col_max = readTempSensor( collector_line );
  // временно, т.к. нету второго датчика
  //  t_col_max = 32;
  // временно, т.к. нету второго датчика
  t_boiler_max = readTempSensor( boiler_line );
  display_temp( t_col_max, t_boiler_max );
  difference =  t_col_max - t_boiler_max ;
#ifdef DEBUG
  Serial.print(" t_boiler_max = ");
  Serial.print(t_boiler_max);
  Serial.print(" t_col_max = ");
  Serial.print(t_col_max);
  Serial.print(" Diff = ");
  Serial.print(difference);
  Serial.println(" ");
#endif
  if ( t_boiler_max == -100 || t_col_max == -100 ) { // не прочитаны датчики на одной из линий
    return;
  }
  if (difference > t_dif_max && pump_state == false && int(t_boiler_max) <= gv_boiler_max_temp ) {
    digitalWrite(pump_pin, LOW);
#ifdef DEBUG
    Serial.println(" Pump On ");
#endif
    pump_state = true;
  }
  else if (difference < t_dif_min && pump_state == true) {
    digitalWrite(pump_pin, HIGH);
#ifdef DEBUG
    Serial.println(" Pump OFF ");
#endif
    pump_state = false;
  }
  delay(5000);
}
float readTempSensor(int line) {
  OneWire  ds(line);      // on pin line  (a 4.7K resistor is necessary)    Провод к датчикам
  float lv_temperature = -100;
  byte i, j;
  byte present = 0;
  byte type_s;
  byte data[12];
  byte addr[8];
  float celsius;
  for ( j = 0; j < 3; j++) { // делаем чтение датчиков на линии накопителя и находим максимальную температуру
    if ( !ds.search(addr)) {
      ds.reset_search();
      delay(1000);
      break;
    }

    if (OneWire::crc8(addr, 7) != addr[7]) {
#ifdef DEBUG
      Serial.println("CRC is not valid!");
#endif
      return;
    }
    ds.reset();
    ds.select(addr);
    ds.write(0x44);        // start conversion, with parasite power on at the end
    delay(1000);     // maybe 750ms is enough, maybe not
    // we might do a ds.depower() here, but the reset will take care of it.

    present = ds.reset();
    ds.select(addr);
    ds.write(0xBE);         // Read Scratchpad
    for ( i = 0; i < 9; i++) {           // we need 9 bytes
      data[i] = ds.read();
    }

    // Convert the data to actual temperature
    // because the result is a 16 bit signed integer, it should
    // be stored to an "int16_t" type, which is always 16 bits
    // even when compiled on a 32 bit processor.
    int16_t raw = (data[1] << 8) | data[0];
    if (type_s) {
      raw = raw << 3; // 9 bit resolution default
      if (data[7] == 0x10) {
        // "count remain" gives full 12 bit resolution
        raw = (raw & 0xFFF0) + 12 - data[6];
      }
    } else {
      byte cfg = (data[4] & 0x60);
      // at lower res, the low bits are undefined, so let's zero them
      if (cfg == 0x00) raw = raw & ~7;  // 9 bit resolution, 93.75 ms
      else if (cfg == 0x20) raw = raw & ~3; // 10 bit res, 187.5 ms
      else if (cfg == 0x40) raw = raw & ~1; // 11 bit res, 375 ms
      //// default is 12 bit resolution, 750 ms conversion time
    }
    celsius = (float)raw / 16.0;
#ifdef DEBUG
    Serial.print("  T");
    Serial.print(line);
    Serial.print(j);
    Serial.print(" = ");
    Serial.println(celsius);
#endif
    if (lv_temperature < celsius) {
      lv_temperature = celsius;
    }
  }
  return lv_temperature;
}
void display_temp(float iv_col_max, float iv_boiler_max) {
  int lv_col_max_int;
  int lv_boiler_max_int;
  int lv_max_hist;
  int lv_min_hist;
  //  int lv_y;
  //  int lv_x;
  unsigned long lv_time;
  unsigned long lv_time_dif;
  //******************************************************
  lv_col_max_int =  int(iv_col_max  );
  lv_boiler_max_int = int(iv_boiler_max );
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  display.println(lv_col_max_int );
  display.setCursor(0, display.height() - 16);
  display.println(lv_boiler_max_int );
  if (pump_state == true) {
    display.fillCircle(115, display.height() / 2, 3, WHITE);
  }
  else
  {
    display.drawCircle(115, display.height() / 2, 2, WHITE);
  }
  lv_time = millis();
  if ( lv_time > gv_time ) {
    lv_time_dif = lv_time - gv_time;
  }
  else { // таймер времени раз в 50 дней обнуляется
    gv_time = lv_time;
  }
  if (lv_time_dif > 360000) { // историю собираем раз в 6 минут. 6*80 = 480 мин = 8 часов истории
    gv_time = lv_time;
    shift_hist(gl_col_temp, lv_col_max_int);
    shift_hist(gl_boiler_temp, lv_boiler_max_int);
  }

  lv_min_hist = 100;
  for (int x = 0; x < NUM_EL_IN_HIST ; x++) {          //Определяем максимальное и минимальное значение для масштабирования графика
    if ( byte_to_int(gl_col_temp[x]) > lv_max_hist ) {
      lv_max_hist = byte_to_int(gl_col_temp[x]);
    }
    if ( byte_to_int(gl_col_temp[x]) < lv_min_hist ) {
      lv_min_hist = byte_to_int(gl_col_temp[x]);
    }
  }
  for (int x = 0; x < NUM_EL_IN_HIST ; x++) {          //Определяем максимальное и минимальное значение для масштабирования графика
    if ( byte_to_int(gl_boiler_temp[x]) > lv_max_hist ) {
      lv_max_hist = byte_to_int(gl_boiler_temp[x]);
    }
    if ( byte_to_int(gl_boiler_temp[x]) < lv_min_hist ) {
      lv_min_hist = byte_to_int(gl_boiler_temp[x]);
    }
  }
  drow_graph(gl_col_temp, lv_min_hist, lv_max_hist);
  drow_graph(gl_boiler_temp, lv_min_hist, lv_max_hist);

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(112, 0);
  display.println(lv_max_hist );
  if (lv_min_hist < 0 ) {
    display.setCursor(104, display.height() - 8 );
  }
  else
  {
    display.setCursor(112, display.height() - 8 );
  }
  display.println(lv_min_hist );
  display.display();
}
int byte_to_int(byte iv_byte) {
  //храним в byte отрицательные значения температур тоже
  int lv_int;
  lv_int = int(iv_byte);
  if (lv_int  >= 128 ) {
    lv_int  = lv_int  - 256;
  }
  return lv_int;
}
void shift_hist(byte ct_hist[NUM_EL_IN_HIST], int iv_new_temp) {
  byte lv_temp_hist;
  byte lv_temp_hist_prev;
  lv_temp_hist_prev =  byte(iv_new_temp);
  for (int x = 0; x < NUM_EL_IN_HIST ; x++) {          // Сдвигаем историю. Более старый элемент имеет больше номер
    lv_temp_hist = ct_hist[x];
    ct_hist[x] = lv_temp_hist_prev;
    lv_temp_hist_prev = lv_temp_hist;
  }
}
void drow_graph(byte ct_hist[NUM_EL_IN_HIST], byte iv_min_hist, byte iv_max_hist ) {
  int lv_y;
  int lv_x;
  int lv_y_prew = map(byte_to_int(ct_hist[0]), iv_min_hist, iv_max_hist, display.height() - 1, 0);;
  int lv_x_prew = 28;
  for (int x = 0; x < NUM_EL_IN_HIST ; x++) {
    lv_y = map(byte_to_int(ct_hist[x]), iv_min_hist, iv_max_hist, display.height() - 1, 0);
    lv_x = x + 28;
    //    display.drawPixel(lv_x, lv_y, WHITE);
    display.drawLine( lv_x_prew, lv_y_prew, lv_x, lv_y, WHITE);
#ifdef DEBUG
    Serial.print(lv_x );
    Serial.print( lv_y );
    Serial.print( lv_x_prew );
    Serial.println( lv_y_prew );
#endif
    lv_y_prew = lv_y;
    lv_x_prew = lv_x;
  }
}

[BIS]

Может, ещё поставить кнопку? Чтоб экран не всегда горел.
Или PIR, например

Я вообще не уверен, что буду ставить этот экранчик там. Оно должно ж работать и без него
Чтоб его поставить нужно будет все перепаивать заново. Там у родителей платка nano на 168-м чипе с маленькой памятью.
Думаю попробовать еще блютузину прикрутить. Но под это дело еще учиться много нужно. Думаю попробовать что-то еще под андроид написать.
Есть вроде готовые решения для связи типа pfod
Но что-то там мутно про лицензию написано. Я подозреваю что в конце концов ребята денег захотят. Лучше попробовать самому чуточку знаний приобрести. Это полезней.

[BIS]

BIS, может быть есть смысл, после того, когда разберёшься с автоматикой для солнечного коллектора, задуматься о счётчике тепла?

Ага. Потом его сертифицировать

[healix]

Кстати, а чё ты Nano берёшь?.. Они ж типа для девелопинга, а не для продакшина. USB на борту заметно повышает цену.

Есть Pro Mini, которым красная цена $1.20 с 328-й Мегой на борту. К ним, только, USB-Serial переходник нужен, для программирования.

[BIS]

Кстати, а чё ты Nano берёшь?.. Они ж типа для девелопинга, а не для продакшина. USB на борту заметно повышает цену.

Есть Pro Mini, которым красная цена $1.20 с 328-й Мегой на борту. К ним, только, USB-Serial переходник нужен, для программирования.

Есть у меня и Pro Mini с переходником
Я еще всех плюшек, которые приехали не успел попробовать. Приехали всякие датчики движения, акселерометры, блютузы, вайфайки. Буду играться

[mutexx]

блютузы старые или 4 (BLE)? Как оказалось это совершенно разные устройства

[BIS]

блютузы старые или 4 (BLE)? Как оказалось это совершенно разные устройства

Блютузина у меня HC-06 старенький.
Подключил сегодня на макетке. Разремил в скетче строчку #define DEBUG 1 (она активирует у меня весь вывод на serial)
Работает
Выводит на монитор в телефоне температуру.
Осталось малость. Научится писать проги под андроид и написать какую-нить софтину.

[mutexx]

Блютузина у меня HC-06 старенький.
Подключил сегодня на макетке. Разремил в скетче строчку #define DEBUG 1 (она активирует у меня весь вывод на serial)
Работает
Выводит на монитор в телефоне температуру.
Осталось малость. Научится писать проги под андроид и написать какую-нить софтину.

ну и зашибись что старенький, с BLE такой фокус не проходит. По поводу проги на андроид, вроде же давал ссылку на простенький пример с исходниками в этой теме, нажать пару кнопок и прочитать состояние этого за глаза

[BIS]

mutexx
Спасибо. Перечитал твою ссылочку еще раз. Я тогда ее так как-то по диагонали прочитал
Может прикручу в ближайшем будущем. А может таки сяду поучиться как под андроид проги писать. Оно лишним не будет. Давно мысли бродят что-то новенькое поизучать.

[Сэнсэй]

Вчера приехал к родителям часа в два дня. Солнышко светит. Дай думаю загляну на коллектор.
На абсорбере температура 56. Ещё конечно слабовато. Но уже что-то.
Подключил контроллер и насос. Ждём солнышко
Думаю с апреля продуктив пойдёт.

[BIS]

Вот и выглянуло солнышко. Коллектор у родителей начал таки работать. Первый раз тепленькую водичку получили 22-23 марта. Сейчас уже несколько дней солнышко хорошо светит. Еще конечно не летний нагрев, но тепленькая водичка есть.
На контроллере поигрался с температурами включения/выключения. Пока остновился на разницах температур 12/7 соответственно. Вероятно еще буду играться. Когда солнышко светит без тучек, то видать успевает нагреть разницу в 7 градусов. Насос почти все время работает. Думаю в следующий приезд немного поменяю алгоритм на этих разницах. Сделаю их зависимыми от температуры воды в бойлере. Когда вода в бойлере холодная - разницы можно сделать побольше. Когда вода будет нагрета - то немного чтоб уменьшились разницы.
